Pompa ciepła TCL Split 10 kW R32 A+++ WiFi 230V

Pompa ciepła TCL Split 10 kW SMKLd-10D/HBp-A + THF-10D/HBpO-A

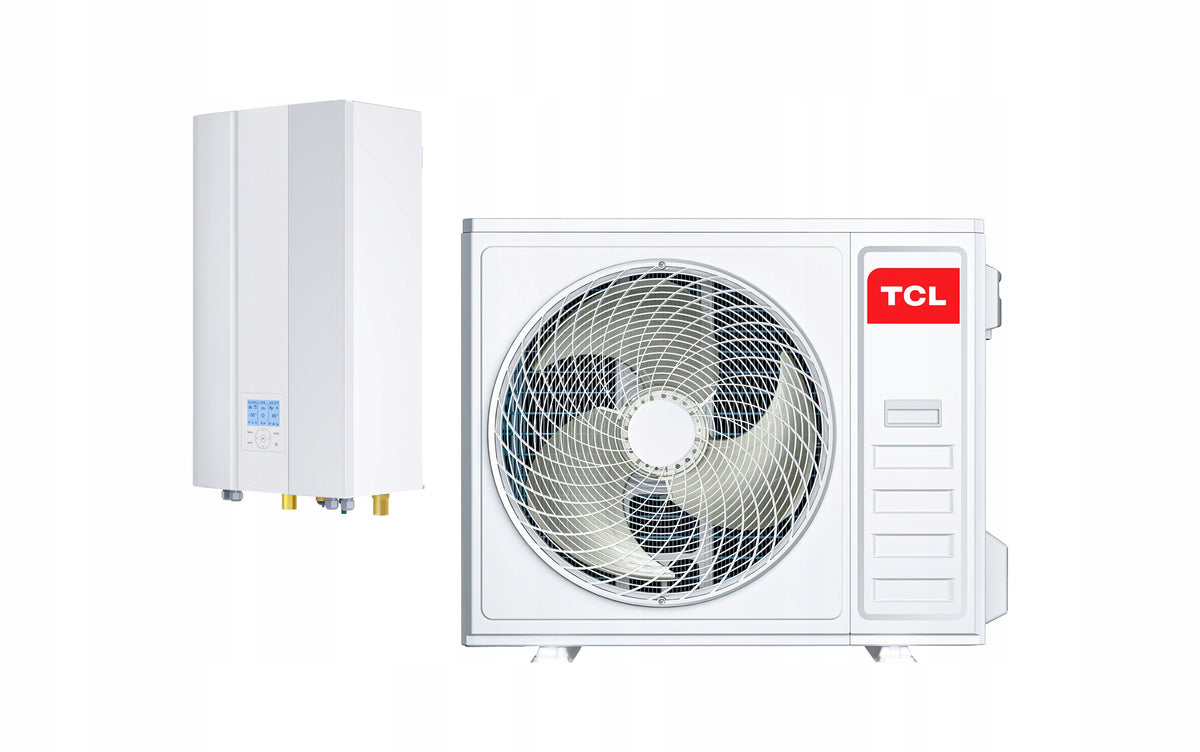

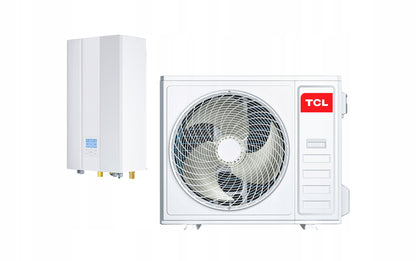

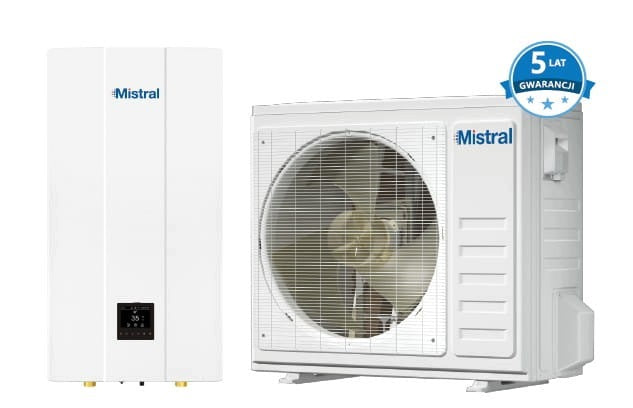

TCL SMKLd-10D/HBp-A + THF-10D/HBpO-A to rewersyjna pompa ciepła typu powietrze-woda w układzie split o mocy nominalnej 10 kW. Zestaw składa się z jednostki zewnętrznej oraz naściennego modułu hydraulicznego (hydrobox), przeznaczonego do zasilania instalacji centralnego ogrzewania, aktywnego chłodzenia płaszczyznowego lub klimakonwektorów oraz przygotowania ciepłej wody użytkowej. Urządzenie osiąga najwyższą klasę efektywności energetycznej A+++ przy temperaturze zasilania 35°C oraz klasę A++ przy temperaturze zasilania 55°C.

Konstrukcja oparta jest na nowoczesnym czynniku chłodniczym R32, który charakteryzuje się znacznie niższym potencjałem tworzenia efektu cieplarnianego oraz wyższą przewodnością cieplną względem starszych generacji gazów. Układ split oznacza, że między agregatem zewnętrznym a modułem wewnętrznym krąży czynnik chłodniczy, co całkowicie zabezpiecza instalację przed zamarznięciem w przypadku dłuższego braku zasilania elektrycznego podczas zimowych mrozów.

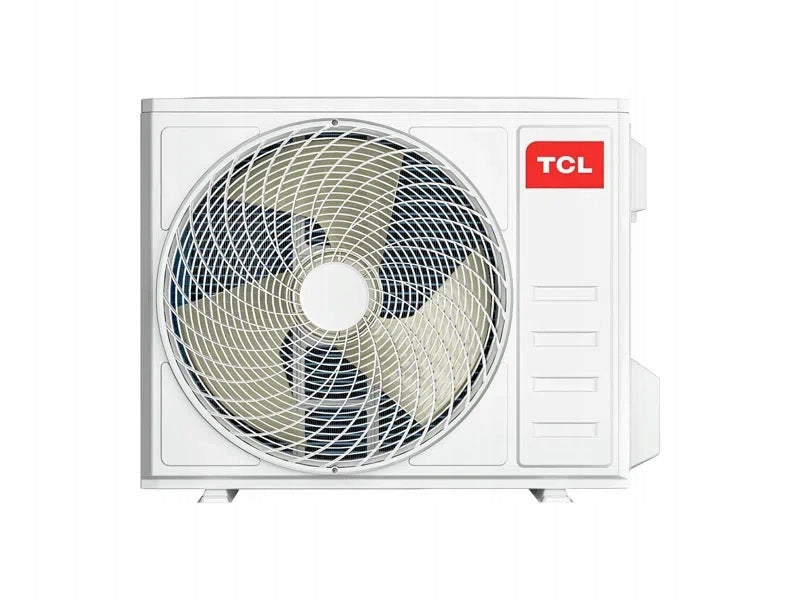

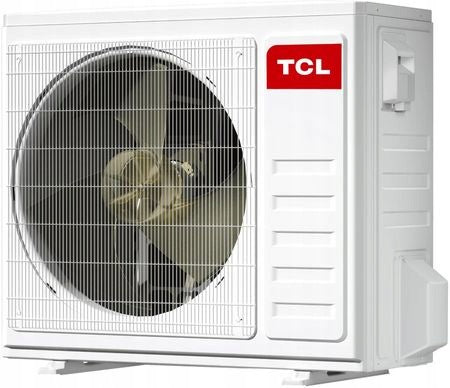

Jednostka zewnętrzna została wyposażona w inwerterową sprężarkę rotacyjną prądu stałego z podwójnym tłokiem, bezszczotkowy silnik wentylatora DC oraz elektroniczny zawór rozprężny. Zastosowanie tych podzespołów pozwala na płynną modulację mocy w zależności od bieżącego zapotrzebowania cieplnego budynku, redukując zużycie energii elektrycznej i ograniczając cykle częstego włączania i wyłączania agregatu.

Najważniejsze cechy

• ✅ Klasa efektywności energetycznej A+++ (woda 35°C) i A++ (woda 55°C) – najwyższe stopnie sprawności energetycznej gwarantujące niskie zużycie energii zarówno przy ogrzewaniu podłogowym, jak i przy grzejnikach.
• ✅ Współczynnik COP 4,80 przy parametrach A7/W35 – z każdej 1 kWh pobranego prądu urządzenie oddaje 4,80 kWh energii cieplnej do instalacji niskotemperaturowej.
• ✅ SCOP 4,87 dla klimatu umiarkowanego (woda 35°C) – wysoki sezonowy wskaźnik efektywności grzewczej przekładający się na zredukowane koszty eksploatacji w całym sezonie grzewczym.
• ✅ Ekologiczny czynnik chłodniczy R32 – fabryczna ilość 1,65 kg. Czynnik o obniżonym wpływie na środowisko, wyższej wydajności termodynamicznej i lepszym przekazywaniu ciepła.
• ✅ Szeroki zakres pracy w trybie grzania od -25°C do +35°C – stabilne dostarczanie ciepła do instalacji domowej nawet podczas surowych mrozów zimowych.
• ✅ Maksymalna temperatura zasilania c.o. do 65°C – możliwość współpracy ze standardowymi grzejnikami płytowymi oraz tradycyjnymi instalacjami modernizowanymi.
• ✅ Podwójna rotacyjna sprężarka inwerterowa DC – płynne dostosowanie wydajności do aktualnych warunków termicznych, ograniczające zużycie podzespołów i wibracje.
• ✅ Zintegrowany moduł sterowania WiFi – bezprzewodowa kontrola nastaw temperatur, harmonogramów czasowych i trybów pracy pompy z poziomu smartfona.
• ✅ Dwukierunkowy tryb rewersyjny z funkcją chłodzenia – moc chłodzenia 9,50 kW (A35/W18) oraz 8,00 kW (A35/W7) pozwala obniżać temperaturę w budynku latem.
• ✅ Cicha praca agregatu i jednostki wewnętrznej – poziom ciśnienia akustycznego jednostki zewnętrznej wynosi 49 dB, a jednostki wewnętrznej zaledwie 30 dB.
• ✅ Automatyczne odszranianie wymiennika – inteligentny cykl defrost zapobiegający oblodzeniu lamel parownika w wilgotne, mroźne dni.
• ✅ Zintegrowana elektryczna grzałka wspomagająca 9 kW – wielostopniowe źródło szczytowe zapewniające dogrzewanie w skrajnie niskich temperaturach zewnętrznych.

✨ Technologie komfortu i efektywność pracy

Sercem układu chłodniczego pompy ciepła TCL jest podwójna rotacyjna sprężarka inwerterowa zasilana prądem stałym (Twin Rotary DC Inverter). Technologia ta opiera się na dwóch przeciwbieżnych komorach sprężania, co drastycznie niweluje wibracje mechaniczne i zapewnia równomierny moment obrotowy. W praktyce oznacza to stabilniejsze utrzymywanie zadanej temperatury, dłuższą żywotność mechanizmu oraz cichszą pracę jednostki zewnętrznej. Wentylator agregatu napędzany jest bezszczotkowym silnikiem prądu stałego (BLDC), który charakteryzuje się wysoką sprawnością elektryczną i precyzyjną regulacją obrotów zależnie od obciążenia.

Elektroniczny zawór rozprężny (EEV) w sposób ciągły dawkuje masowy przepływ czynnika R32 do wymiennika ciepła o konstrukcji rury żebrowanej. W przeciwieństwie do mechanicznych kapilar czy tradycyjnych zaworów termostatycznych, EEV reaguje natychmiastowo na wahania temperatury zewnętrznej oraz obciążenia cieplnego instalacji. Pozwala to na precyzyjne utrzymanie optymalnego przegrzania par czynnika chłodniczego, maksymalizując sprawność termodynamiczną układu i chroniąc sprężarkę przed zjawiskiem uderzenia cieczowego.

Urządzenie realizuje pełną funkcję grzania, chłodzenia oraz przygotowania ciepłej wody użytkowej. Woda zasilająca instalację grzewczą może osiągać temperaturę w zakresie od 25°C do 65°C, co umożliwia podłączenie pompy zarówno do pętli podłogowych, jak i do tradycyjnych grzejników wysokotemperaturowych. W trybie przygotowania c.w.u. pompa podgrzewa wodę w zakresie od 30°C do 60°C. Moduł wyposażono także w funkcję automatycznego odszraniania parownika, która włącza się samoczynnie w wilgotne dni przy ujemnych temperaturach, zabezpieczając lamele wymiennika przed zablokowaniem przepływu powietrza.

Wbudowany tryb nocny pozwala na czasowe ograniczenie obrotów wentylatora i częstotliwości pracy sprężarki w wyznaczonych godzinach. Dzięki temu poziom ciśnienia akustycznego agregatu zewnętrznego, wynoszący standardowo 49 dB, ulega dalszemu obniżeniu, zapewniając spokój akustyczny na posesji i u sąsiadów. Jednostka wewnętrzna generuje jedynie 30 dB ciśnienia akustycznego, dzięki czemu jej praca w pomieszczeniu technicznym czy kotłowni jest praktycznie niesłyszalna.

⚡ Parametry sprawności i klasa energetyczna

Jednostka TCL wykazuje zrównoważone parametry energetyczne w pełnym spektrum warunków atmosferycznych. Dla parametrów zasilania podłogowego A7/W35 (temperatura powietrza zewnętrznego 7°C, temperatura wody na zasilaniu 35°C) moc grzewcza wynosi 9,50 kW przy poborze mocy elektrycznej 1,98 kW, co daje współczynnik sprawności COP równy 4,80. Dla instalacji średniotemperaturowych A7/W45 moc grzewcza to 9,50 kW przy poborze 2,60 kW (COP 3,65). W przypadku instalacji grzejnikowych A7/W55 pompa dostarcza 9,00 kW mocy cieplnej przy poborze prądu 3,00 kW, co przekłada się na COP na poziomie 3,00.

Sezonowy współczynnik efektywności grzewczej SCOP dla klimatu umiarkowanego przy temperaturze zasilania 35°C wynosi 4,87, a sezonowa efektywność energetyczna ogrzewania osiąga 192% (klasa energetyczna A+++). Dla temperatury zasilania 55°C w klimacie umiarkowanym SCOP wynosi 3,41, a sezonowa efektywność energetyczna to 133% (klasa A++). W cieplejszych strefach klimatycznych SCOP przy wodzie 35°C wzrasta aż do 6,48 (efektywność 256%), a przy wodzie 55°C do 4,42 (efektywność 174%). W strefie chłodnej wskaźnik ten kształtuje się odpowiednio na poziomie 4,07 (160%) oraz 2,82 (110%). Znamionowa moc cieplna Prated dla klimatu umiarkowanego wynosi 9,00 kW (niska temperatura) oraz 8,00 kW (średnia temperatura).

W trybie aktywnego chłodzenia przy parametrach A35/W18 (temperatura zewnętrzna 35°C, woda chłodząca 18°C) urządzenie osiąga wydajność 9,50 kW przy poborze 2,02 kW i współczynniku EER wynoszącym 4,70. Przy pracy z klimakonwektorami A35/W7 moc chłodnicza wynosi 8,00 kW przy poborze prądu 2,50 kW (EER 3,20). Zakres temperatury wody w obiegu chłodzenia wynosi od 5°C do 25°C. Pobór energii w trybie czuwania PSB oraz wyłączenia Poff wynosi zaledwie 15 W, co minimalizuje straty jałowe w okresach przejściowych.

✳️ Sterowanie i automatyka

Pompa ciepła została fabrycznie wyposażona w zintegrowany moduł komunikacji bezprzewodowej WiFi. Rozwiązanie to pozwala na zdalne monitorowanie parametrów instalacji oraz modyfikację nastaw temperatur z poziomu aplikacji na urządzeniach mobilnych z dowolnego miejsca. Użytkownik ma bieżący wgląd w aktualny tryb pracy urządzenia, temperaturę zasilania c.o., temperaturę w zbiorniku ciepłej wody użytkowej oraz ewentualne kody błędów.

Wbudowana automatyka obsługuje zaawansowane harmonogramy tygodniowe, pozwalając na obniżanie temperatury w wybranych przedziałach godzinowych, na przykład w nocy lub podczas nieobecności domowników. System zarządza również automatycznym sterowaniem pracą wbudowanej grzałki elektrycznej o mocy 9 kW, załączając ją kaskadowo w momentach szczytowego zapotrzebowania termicznego poniżej temperatury biwalentnej, która dla klimatu umiarkowanego wynosi -7°C (graniczna temperatura TOL wynosi -10°C, a dla klimatu chłodnego TOL to -22°C).

❄ Zastosowanie

Jednostka o mocy nominalnej 10 kW została dobrana z myślą o całorocznym ogrzewaniu, chłodzeniu oraz zasilaniu zasobnika c.w.u. w nowych domach jednorodzinnych o powierzchni do 180-250 m² spełniających standardy WT2021, jak również w obiektach modernizowanych o powierzchni 120-170 m² z instalacją mieszaną lub grzejnikową.

Dzięki maksymalnej temperaturze zasilania sięgającej 65°C pompa z powodzeniem zastępuje kotły na paliwa stałe, gaz czy olej opałowy bez konieczności całkowitej wymiany istniejących grzejników. W obiektach z ogrzewaniem podłogowym system zapewnia ekonomiczną eksploatację niskotemperaturową z najwyższą klasą sprawności A+++. Rewersyjny obieg termodynamiczny umożliwia również letnie chłodzenie pomieszczeń przez instalację podłogową, ścienną lub instalację klimakonwektorów.

Montaż i wymagania instalacyjne

Układ split wymaga wykonania połączenia freonowego między jednostką zewnętrzną THF-10D/HBpO-A a jednostką wewnętrzną SMKLd-10D/HBp-A. Przewody chłodnicze łączone są za pomocą standardowych złączy kielichowych o średnicach: przewód cieczowy 9,52 mm (3/8 cala) oraz przewód gazowy 15,90 mm (5/8 cala). Fabryczna ilość czynnika chłodniczego R32 w agregacie wynosi 1,65 kg.

Dopuszczalna długość instalacji chłodniczej wynosi od 2 m (długość minimalna zapobiegająca przenoszeniu rezonansu cieczowego) do 30 m (maksymalna długość bez spadku sprawności tłoczenia). Maksymalna różnica wysokości pomiędzy jednostką zewnętrzną a modułem wewnętrznym wynosi 20 m, co pozwala na elastyczne usytuowanie agregatu na gruncie, ścianie budynku lub dachu. Przyłącza wodne modułu hydraulicznego mają standardową średnicę 25 mm (1 cal).

Wymagania elektryczne obejmują zasilanie 1-fazowe dla jednostki zewnętrznej: 220-240 V, 50 Hz, 1 faza. Minimalna obciążalność prądowa obwodu (MCA) agregatu wynosi 17 A, a maksymalne zabezpieczenie nadprądowe (MOP) to 19 A. Jednostka wewnętrzna z wbudowaną grzałką 9 kW wymaga zasilania 3-fazowego: 380-415 V, 50 Hz, 3 fazy, a maksymalny prąd elektryczny zespołu grzałek wynosi 13,3 A przy zabezpieczeniu prądowym 19 A.

Dla kogo

1. Nowo wybudowane domy jednorodzinne (150-240 m²) z instalacją ogrzewania płaszczyznowego – pełne wykorzystanie sprawności COP 4,80 oraz klasy A+++ przy temperaturze wody 35°C, zapewniające najniższe koszty bieżącej eksploatacji.

2. Modernizowane budynki mieszkalne z instalacją grzejnikową – zdolność do wytwarzania wody o temperaturze 55-65°C przy temperaturach zewnętrznych do -25°C pozwala na bezpośrednie zastąpienie starego pieca bez przebudowy instalacji wewnętrznej.

3. Budynki mieszkalne i komercyjne wymagające chłodzenia latem – moc chłodnicza do 9,5 kW pozwala na utrzymanie komfortu termicznego w upały poprzez klimakonwektory lub chłodzenie płaszczyznowe.

4. Inwestorzy poszukujący kompletnego systemu zasilania c.w.u. – jednostka wewnętrzna współpracuje ze zbiornikami ciepłej wody użytkowej (np. 210 l), podgrzewając wodę użytkową w zakresie temperatur 30-60°C.

✳️ Specyfikacja techniczna

• Producent: TCL
• Model: SMKLd-10D/HBp-A + THF-10D/HBpO-A
• Typ urządzenia: pompa ciepła powietrze-woda typu split
• Moc chłodzenia: 9,50 kW (A35/W18) / 8,00 kW (A35/W7)
• Moc grzania: 9,50 kW (A7/W35) / 9,00 kW (A7/W55)
• Klasa energetyczna grzania: A+++ (woda 35°C) / A++ (woda 55°C)
• SCOP: 4,87 (klimat umiarkowany woda 35°C) / 3,41 (woda 55°C)
• Czynnik chłodniczy: R32
• WiFi: Tak (zintegrowane sterowanie bezprzewodowe)
• Poziom hałasu jednostki wewnętrznej: 30 dB (ciśnienie) / 42 dB(A) (moc akustyczna)
• Wymiary jednostki wewnętrznej: 420 × 790 × 270 mm
• Wymiary jednostki zewnętrznej: 910 × 805 × 360 mm
• Waga jednostki wewnętrznej: 39,5 kg
• Waga jednostki zewnętrznej: 75 kg
• Zakres pracy chłodzenie: -5 do +43 °C
• Zakres pracy grzanie: -25 do +35 °C
• Średnica przewodu cieczowego: 9,52 mm (3/8″)
• Średnica przewodu gazowego: 15,90 mm (5/8″)
• Maksymalna długość instalacji: 30 m
• Maksymalna różnica wysokości: 20 m
• Zasilanie: Jednostka zewn.: 220-240V/50Hz/1Ph; Jednostka wewn.: 380-415V/50Hz/3Ph
• Moc nominalna: 10 kW
• COP A7/W35: 4,80
• COP A7/W45: 3,65
• COP A7/W55: 3,00
• Pobór mocy grzanie A7/W35: 1,98 kW
• Pobór mocy grzanie A7/W45: 2,60 kW
• Pobór mocy grzanie A7/W55: 3,00 kW
• EER A35/W18: 4,70
• EER A35/W7: 3,20
• Pobór mocy chłodzenie A35/W18: 2,02 kW
• Pobór mocy chłodzenie A35/W7: 2,50 kW
• Poziom hałasu jednostki zewnętrznej: 49 dB (ciśnienie) / 60 dB (moc akustyczna)
• Maksymalna temperatura zasilania c.o.: 65 °C
• Zakres temperatury wody grzanie: 25 ÷ 65 °C
• Zakres temperatury wody chłodzenie: 5 ÷ 25 °C
• Zakres temperatury wody cwu: 30 ÷ 60 °C
• Zakres temperatury pracy cwu: -25 do +43 °C
• Typ sprężarki: podwójna rotacyjna inwerterowa prądu stałego (Twin Rotary DC)
• Silnik wentylatora zewnętrznego: bezszczotkowy silnik prądu stałego (BLDC)
• Liczba wentylatorów zewnętrznych: 1 szt.
• Wymiennik ciepła powietrzny: rura żebrowana
• Dławienie czynnika: elektroniczny zawór rozprężny (EEV)
• Typ złączy orurowania: kielichowe
• Fabryczna ilość czynnika: 1,65 kg
• Minimalna długość instalacji: 2 m
• Wymiary brutto jednostki zewnętrznej: 1030 × 860 × 475 mm
• Waga brutto jednostki zewnętrznej: 85 kg
• Moc wbudowanej grzałki elektrycznej: 9 kW
• Maksymalny prąd grzałki: 13,3 A
• Maksymalne zabezpieczenie nadprądowe MOP: 19 A
• Minimalna obciążalność prądowa obwodu MCA: 17 A
• Średnica przyłączy wodnych: 25 mm (1″)
• Pobór mocy w trybie czuwania / wyłączenia: 15 W / 15 W
• Temperatura biwalentna Tbiv (klimat umiarkowany): -7 °C
• Graniczna temperatura pracy TOL (klimat umiarkowany): -10 °C
• Roczne zużycie energii niska temperatura: 3791 kWh
• Roczne zużycie energii średnia temperatura: 4895 kWh
