Pompa ciepła Split Mistral 8 kW R32 A+++ WiFi THF-8D

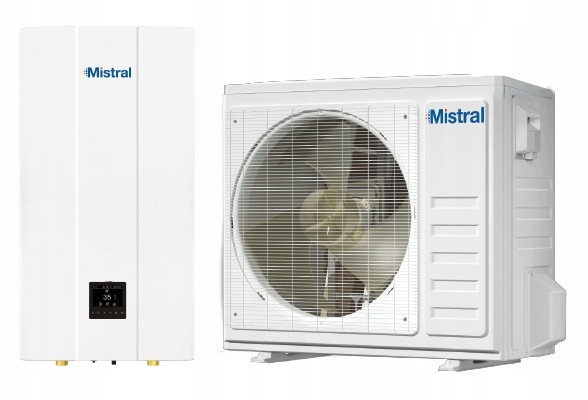

Mistral THF-8D + SMKLd-8D – Pompa ciepła Split 8 kW

Mistral THF-8D + SMKLd-8D to rewersyjna pompa ciepła typu split o nominalnej mocy grzewczej 8,00 kW oraz mocy chłodniczej do 8,00 kW. Urządzenie zostało zaprojektowane do kompleksowej obsługi centralnego ogrzewania, przygotowania ciepłej wody użytkowej oraz chłodzenia w budynkach mieszkalnych i komercyjnych o powierzchni od 100 do 180 m² (w zależności od standardu izolacji cieplnej). Układ składa się z jednostki zewnętrznej THF-8D oraz jednostki wewnętrznej (hydroboksu) SMKLd-8D połączonych przewodami z czynnikiem chłodniczym R32.

Konstrukcja opiera się na inwerterowej sprężarce typu Twin Rotary DC oraz bezszczotkowym silniku wentylatora BLDC, co pozwala na płynną modulację obrotów i optymalizację zużycia energii elektrycznej w zależności od aktualnego zapotrzebowania budynku. Urządzenie osiąga najwyższą klasę efektywności energetycznej A+++ przy temperaturze zasilania 35°C oraz A++ przy zasilaniu 55°C, zapewniając współczynnik COP na poziomie 5,00 przy temperaturze zewnętrznej 7°C.

Jednostka wewnętrzna wyposażona jest w zintegrowaną grzałkę elektryczną o mocy 3 kW, płytowy wymiennik ciepła, naczynie wzbiorcze o pojemności 8 litrów oraz pompę obiegową o wysokości podnoszenia do 9 metrów słupa wody. Dzięki rozdzieleniu układu na jednostkę zewnętrzną i hydrobox, instalacja hydrauliczna znajduje się całkowicie wewnątrz budynku, co w pełni chroni medium grzewcze przed ryzykiem zamarznięcia w przypadku awarii zasilania elektrycznego.

Najważniejsze cechy

• ✅ Moc grzewcza 8,00 kW (A7/W35) – pobór mocy wynosi zaledwie 1,60 kW, co przekłada się na wysoki współczynnik COP równy 5,00.
• ✅ Klasa efektywności energetycznej A+++ (dla wody 35°C) i A++ (dla wody 55°C) – najwyższe standardy wydajności gwarantujące niskie rachunki za prąd w instalacjach podłogowych oraz grzejnikowych.
• ✅ Wysoki wskaźnik SCOP 5,07 – sezonowa sprawność oznacza, że pompa w cyklu rocznym dostarcza średnio ponad pięciokrotnie więcej energii cieplnej niż pobiera prądu.
• ✅ Ekologiczny czynnik chłodniczy R32 – instalacja fabrycznie napełniona ilością 1,65 kg czynnika o obniżonym współczynniku ocieplenia globalnego i wysokiej wydajności termodynamicznej.
• ✅ Zakres pracy w trybie grzania do -25°C – stabilna produkcja ciepła w skrajnych polskich warunkach zimowych bez konieczności natychmiastowego załączania dogrzewu elektrycznego.
• ✅ Temperatura wody na wyjściu do 65°C – możliwość bezpośredniego zasilania nowoczesnych instalacji podłogowych (od 25°C) oraz modernizowanych instalacji grzejnikowych.
• ✅ Wbudowana grzałka pomocnicza 3 kW – zintegrowane źródło szczytowe zabezpieczające pracę układu w ekstremalnych temperaturach oraz podczas procedury dezynfekcji termicznej CWU.
• ✅ Dwurotacyjna sprężarka Twin Rotary DC Inverter – cicha praca mechaniczna, zredukowane wibracje oraz precyzyjna modulacja mocy w pełnym zakresie obciążenia.
• ✅ Elektroniczny zawór rozprężny (EEV) – szybka i dokładna regulacja przepływu czynnika chłodniczego w zróżnicowanych temperaturach otoczenia.
• ✅ Cicha praca instalacji – ciśnienie akustyczne jednostki wewnętrznej na poziomie 30 dB oraz jednostki zewnętrznej wynoszące 47 dB zapewniają komfort akustyczny otoczenia.
• ✅ Fabryczny moduł Wi-Fi – zdalna kontrola parametrów pracy, temperatury zasilania oraz harmonogramów czasowych z poziomu aplikacji na smartfonie.
• ✅ Kompletny osprzęt hydrauliczny w hydroboksie – wbudowana pompa wody o podnoszeniu 9 m, płytowy wymiennik ciepła, naczynie przeponowe 8 l oraz zawór bezpieczeństwa 0,3 MPa.

✨ Technologie komfortu

Inwerterowa sprężarka Twin Rotary DC: jednostka napędowa z dwoma wirnikami obracającymi się w przeciwnych kierunkach skutecznie eliminuje drgania i wibracje powstające podczas sprężania gazu. Płynna regulacja częstotliwości pracy sprężarki pozwala urządzeniu precyzyjnie dopasowywać bieżącą moc do strat ciepła budynku, co ogranicza częste załączanie i wyłączanie (taktowanie) urządzenia oraz wydłuża żywotność podzespołów mechanicznych.

Elektroniczny zawór rozprężny EEV: element dławiący sterowany mikroprocesorowo reaguje w ułamku sekundy na zmiany ciśnienia i temperatury w układzie termodynamicznym. W porównaniu z tradycyjnymi kapilarami zapewnia optymalne napełnienie parownika czynnikiem R32 w każdych warunkach pogodowych, utrzymując maksymalny współczynnik COP nawet przy spadku temperatury zewnętrznej poniżej -15°C.

Tryb dezynfekcji termicznej 99,9%: zintegrowana funkcja automatycznego wygrzewania zasobnika ciepłej wody użytkowej. Urządzenie podnosi temperaturę w zasobniku powyżej 60°C przy wsparciu grzałki elektrycznej 3 kW, co skutecznie niszczy bakterie z rodzaju Legionella bez konieczności ręcznego sterowania zaworami czy zewnętrznymi termostatami.

Trzystopniowy system antyzamarzaniowy i osuszanie podłogi: pompa ciepła stale monitoruje temperaturę cieczy w wymienniku płytowym. W przypadku braku zapotrzebowania na ciepło i zbliżenia się medium do granicy zamarzania, układ automatycznie uruchamia obieg pompy wody lub grzałkę. Program wstępnego wygrzewania podłogi pozwala na bezpieczne i stopniowe wygrzanie nowego jastrychu po montażu instalacji podłogowej, zapobiegając pękaniu wylewki.

⚡ Wydajność i klasa energetyczna

Mistral THF-8D generuje moc grzewczą 8,00 kW przy punkcie pracy A7/W35 (powietrze 7°C, zasilanie wody 35°C) przy poborze mocy 1,60 kW, osiągając współczynnik sprawności COP 5,00. Oznacza to, że z 1 kWh energii elektrycznej instalacja wytwarza 5,00 kWh ciepła. Przy wyższym parametrze instalacji grzejnikowej A7/W45 moc wynosi 8,00 kW przy poborze 2,11 kW (COP 3,80), natomiast dla punktu wysokotemperaturowego A7/W55 wydajność cieplna wynosi 7,40 kW przy poborze 2,38 kW (COP 3,11).

Sezonowy współczynnik efektywności grzewczej SCOP dla klimatu umiarkowanego wynosi 5,07 dla temperatury zasilania 35°C, co kwalifikuje jednostkę do najwyższej klasy efektywności A+++. Dla zasilania 55°C wskaźnik SCOP wynosi 3,47, odpowiadając klasie A++. Urządzenie jest w pełni przystosowane do pracy w instalacjach rewersyjnych: w trybie chłodzenia płaszczyznowego A35/W18 oferuje 8,00 kW mocy chłodniczej przy poborze 1,67 kW (współczynnik EER 4,80), a w trybie chłodzenia klimakonwektorowego A35/W7 osiąga 7,00 kW mocy chłodniczej przy poborze 2,14 kW (EER 3,27).

Układ pracuje na stabilnym i wydajnym termodynamicznie czynniku chłodniczym R32 (napełnienie fabryczne 1,65 kg). Dopuszczalne ciśnienie robocze obiegu chłodniczego wynosi 4,3 MPa. Szerokie zakresy temperatur roboczych pozwalają na grzanie budynku przy mrozie do -25°C zewnętrznej oraz chłodzenie w zakresie temperatur zewnętrznych od -5°C do +43°C. Przygotowanie ciepłej wody użytkowej realizowane jest w zakresie zewnętrznym od -25°C do +43°C z temperaturą wody w zbiorniku do 60°C.

✳️ Sterowanie

Pompa ciepła wyposażona jest w zintegrowany moduł Wi-Fi, który umożliwia zdalne monitorowanie oraz sterowanie wszystkimi funkcjami układu z poziomu aplikacji mobilnej. Użytkownik oraz serwisant mają podgląd w czasie rzeczywistym na aktualne temperatury zasilania, temperaturę wody w zbiorniku CWU, status pracy sprężarki oraz ewentualne kody błędów.

Wbudowane oprogramowanie udostępnia rozbudowane harmonogramy tygodniowe pozwalające zaprogramować obniżenia nocne oraz strefy czasowe dopasowane do taryf energetycznych. Dostępny jest program szybkiego podgrzewania wody CWU, tryb poza domem obniżający zasilanie podczas nieobecności domowników oraz podwójny tryb cichy: manualny tryb wyciszenia oraz automatyczne wyciszenie nocne ograniczające obroty wentylatora zewnętrznego i sprężarki w wyznaczonych godzinach.

❄ Zastosowanie

Pompa ciepła Mistral Split 8 kW dedykowana jest do nowych budynków jednorodzinnych o powierzchni do 160-180 m² wykonanych w standardzie WT2021 (zapotrzebowanie 40-50 W/m²) wyposażonych w niskotemperaturowe ogrzewanie podłogowe lub ścienne. Sprawdza się także w termomodernizowanych obiektach o powierzchni 100-140 m² z tradycyjnymi grzejnikami płytowymi wymagającymi zasilania 50-55°C.

Dzięki funkcji rewersu urządzenie w okresie letnim zasila instalację chłodzenia podłogowego lub układ klimakonwektorów wodnych, skutecznie obniżając temperaturę w pomieszczeniach bez konieczności montażu osobnej instalacji klimatyzacji freonowej. Zintegrowane sterowanie zaworem trójdrogowym pozwala na całoroczne zasilanie zasobnika CWU dla 3-5 osobowej rodziny.

Montaż i wymagania instalacyjne

Połączenie chłodnicze pomiędzy jednostką zewnętrzną THF-8D a wewnętrzną SMKLd-8D realizowane jest rurami miedzianymi w otulinie o średnicach: przewód cieczowy 3/8 cala (Φ9,52 mm) oraz przewód gazowy 5/8 cala (Φ15,9 mm). Minimalna dopuszczalna długość instalacji freonowej wynosi 2 metry, natomiast maksymalna długość to 30 metrów. Maksymalna dopuszczalna różnica wysokości między jednostkami wynosi 20 metrów (zarówno w przypadku montażu agregatu powyżej, jak i poniżej hydroboksu), co daje pełną elastyczność wyboru miejsca posadowienia na dachu, gruncie lub elewacji.

Zasilanie jednostki zewnętrznej wymaga dedykowanego obwodu jednofazowego 220-240 V / 50 Hz z zabezpieczeniem nadprądowym MOP 19 A (minimalny prąd obwodu MCA 16 A). Jednostka wewnętrzna również zasilana jest jednofazowo (220-240 V / 50 Hz), a prąd maksymalny samej grzałki 3 kW wynosi 13,3 A.

Po stronie hydraulicznej hydrobox wyposażony jest w standardowe króćce przyłączeniowe R1 cal (gwint zewnętrzny) oraz króciec rury odpływowej zaworu bezpieczeństwa DN25 mm. Zintegrowana pompa obiegowa o wysokości podnoszenia 9 m zapewnia odpowiedni przepływ nawet w rozległych instalacjach podłogowych. Wbudowane naczynie wzbiorcze ma objętość 8 litrów, ciśnienie wstępne 0,1 MPa oraz dopuszczalne ciśnienie robocze 0,3 MPa (ciśnienie otwarcia fabrycznego zaworu bezpieczeństwa wynosi 0,3 MPa). Zakres roboczy ciśnienia instalacji wodnej wynosi od 0,1 do 0,3 MPa.

Eksploatacja i konserwacja

Jednostka wewnętrzna jest przystosowana do montażu ściennego w kotłowniach, pomieszczeniach gospodarczych lub garażach, w których temperatura otoczenia mieści się w zakresie od +5°C do +35°C. Kompaktowe wymiary hydroboksu (420×790×270 mm) i waga 41 kg pozwalają na instalację w standardowych ciągach meblowych lub niewielkich wnękach technicznych.

Agregat zewnętrzny o wymiarach 1010×860×494 mm i wadze 62 kg wykorzystuje wymiennik powietrzny lamelowy z rurkami miedzianymi o podwyższonej odporności na warunki atmosferyczne oraz pojedynczy wentylator z silnikiem BLDC. Poziom ciśnienia akustycznego agregatu zewnętrznego wynosi zaledwie 47 dB, a moc akustyczna 60 dB, co pozwala na bezproblemowy montaż w gęstej zabudowie jednorodzinnej zgodnie z normami hałasu na granicy działki budowlanej.

Konserwacja układu ogranicza się do okresowej kontroli ciśnienia wody na manometrze, czyszczenia zewnętrznego filtra siatkowego na powrocie CO oraz kontroli czystości lamelowego wymiennika ciepła jednostki zewnętrznej przed rozpoczęciem sezonu grzewczego. Płytowy wymiennik ciepła ze stali nierdzewnej w jednostce wewnętrznej zapewnia bezawaryjną wymianę energii pomiędzy czynnikiem R32 a instalacją wodną przez cały okres eksploatacji.

Dla kogo

Nowy dom jednorodzinny 120-180 m² z ogrzewaniem podłogowym: pompa generuje wodę o temperaturze 28-35°C z maksymalną efektywnością SCOP 5,07 i klasą A+++, co minimalizuje roczne zużycie energii. Wbudowana automatyka pogodowa precyzyjnie reaguje na zmiany aury, utrzymując stabilną temperaturę w budynku.

Modernizowany budynek 90-130 m² z grzejnikami: dzięki możliwości podgrzania wody do 65°C jednostka sprawnie współpracuje z grzejnikami stalowymi lub aluminiowymi bez konieczności ich natychmiastowej wymiany. W temperaturze zasilania 55°C urządzenie zachowuje klasę A++ i sprawność sezonową 3,47.

Domy z instalacją fotowoltaiczną: dzięki sterowaniu przez Wi-Fi oraz harmonogramom tygodniowym pracę pompy na potrzeby dogrzewania zbiornika CWU lub przegrzewu budynku można zaprogramować w godzinach największej produkcji prądu z paneli PV, podnosząc wskaźnik autokonsumpcji.

Budynki na działkach o zwartej zabudowie: ciśnienie akustyczne jednostki zewnętrznej 47 dB oraz dedykowany tryb nocny gwarantują spełnienie rygorystycznych norm poziomu hałasu w porze nocnej bez uciążliwości dla sąsiadów.

✳️ Specyfikacja techniczna

• Producent: Mistral
• Model: THF-8D + SMKLd-8D
• Typ urządzenia: Pompa ciepła typu Split (grzanie i chłodzenie)
• Moc chłodzenia: 8,00 kW (A35/W18) / 7,00 kW (A35/W7)
• Moc grzania: 8,00 kW (A7/W35) / 8,00 kW (A7/W45) / 7,40 kW (A7/W55)
• Klasa energetyczna chłodzenia: A+++
• Klasa energetyczna grzania: A+++ (LWT 35°C) / A++ (LWT 55°C)
• SCOP: 5,07 (LWT 35°C) / 3,47 (LWT 55°C)
• Czynnik chłodniczy: R32
• WiFi: Tak (zintegrowany moduł)
• Poziom hałasu jednostki wewnętrznej: 30 dB (ciśnienie) / 42 dB (moc akustyczna)
• Wymiary jednostki wewnętrznej: 420×790×270 mm
• Wymiary jednostki zewnętrznej: 1010×860×494 mm
• Waga jednostki wewnętrznej: 41,0 kg
• Waga jednostki zewnętrznej: 62,0 kg
• Zakres pracy chłodzenie: -5～43 °C
• Zakres pracy grzanie: -25～35 °C
• Średnica przewodu cieczowego: Φ9,52 mm (3/8")
• Średnica przewodu gazowego: Φ15,9 mm (5/8")
• Maksymalna długość instalacji: 30 m (minimalna: 2 m)
• Maksymalna różnica wysokości: 20 m (agregat wyżej lub niżej)
• Zasilanie: 220-240 V / 1 Ph / 50 Hz (jednostka zewn. i wewn.)
• Współczynnik COP A7/W35: 5,00 (pobór mocy 1,60 kW)
• Współczynnik COP A7/W45: 3,80 (pobór mocy 2,11 kW)
• Współczynnik COP A7/W55: 3,11 (pobór mocy 2,38 kW)
• Współczynnik EER A35/W18: 4,80 (pobór mocy 1,67 kW)
• Współczynnik EER A35/W7: 3,27 (pobór mocy 2,14 kW)
• Ilość czynnika chłodniczego: 1,65 kg
• Dopuszczalne ciśnienie robocze freonu: 4,3 MPa
• Zabezpieczenie nadprądowe MOP (zewn.): 19 A
• Minimalny prąd obwodu MCA (zewn.): 16 A
• Typ sprężarki: Twin rotary DC inverter
• Silnik wentylatora: Brushless DC motor (1 wentylator)
• Element dławiący: Elektroniczny zawór rozprężny (EEV)
• Typ wymiennika powietrznego: Finned tube (lamelowy)
• Wymiennik ciepła po stronie wody: Płytowy
• Wysokość podnoszenia pompy wody: 9 m
• Moc grzałki elektrycznej: 3 kW (prąd 13,3 A)
• Przyłącze hydrauliczne: R1" (25 mm)
• Pojemność naczynia wzbiorczego: 8 l
• Ciśnienie wstępne naczynia wzbiorczego: 0,1 MPa
• Maksymalne ciśnienie naczynia wzbiorczego: 0,3 MPa
• Ciśnienie otwarcia zaworu bezpieczeństwa: 0,3 MPa
• Przyłącze rury odpływowej: DN25 mm
• Zakres ciśnienia wody: 0,1～0,3 MPa
• Zakres temp. wody na wyjściu (grzanie): 25 to 65 °C
• Zakres temp. wody na wyjściu (chłodzenie): 5 to 20 °C
• Zakres temp. wody na wyjściu (CWU): 20 to 60 °C
• Zakres pracy CWU (temp. zewn.): -25～43 °C
• Dopuszczalna temp. otoczenia jedn. wewn.: +5～+35 °C
• Poziom hałasu jednostki zewnętrznej: 47 dB (ciśnienie) / 60 dB (moc akustyczna)
• Kod producenta: THF-8D + SMKLd-8D

Ustawa SZWO i F-gaz

W zwiazku ze zmiana w ustawie Dz.U.2017 poz. 1567 od 01.01.2018. informujemy, ze zgodnie z obowiazujacym prawem jako sprzedawca niehermetycznie zamknietych urzadzen napelnianych fluorowanymi gazami cieplarnianymi oraz w trosce o dobro srodowiska wymagamy: - jesli sprzedaz jest dokonywana na rzecz podmiotu uprawnionego do wykonywania uslugi instalowania urzadzenia, przedstawienia przez Nabywce certyfikatu F-GAZ wydanego przez Urzad Dozoru Technicznego. - jesli sprzedaz jest dokonywana na rzecz podmiotu nieuprawnionego do wykonywania montazu, okazania przez Nabywce oswiadczenia podpisania umowy o wykonanie uslugi instalowania, zawierajacego informacje o nazwie i numerze certyfikatu F-GAZ. - jesli sprzedaz jest dokonywana na rzecz podmiotu w celu dalszej odsprzedazy, przedstawienia odpowiedniego oswiadczenia.
