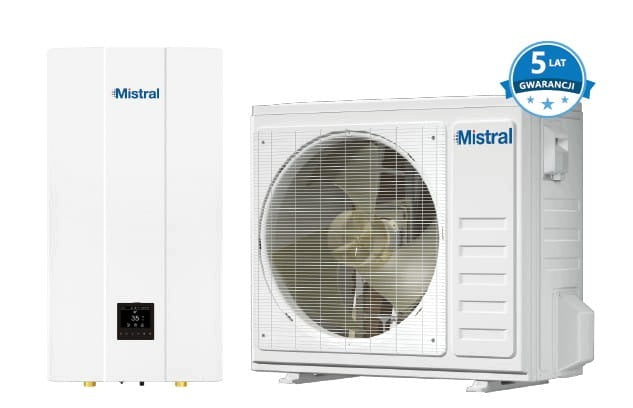

Pompa ciepła Mistral Split 10 kW R32 230V WiFi A+++

Pompa ciepła Mistral Split 10 kW

Mistral THF-10D + SMKLd-10D to inwerterowa pompa ciepła typu split o nominalnej mocy grzewczej 10 kW. Zestaw składa się z jednostki zewnętrznej PC-MIS-THF-10D/HBpO-A oraz jednostki wewnętrznej PC-MIS-SMKLd-10D/HBp-A ze zintegrowanym zbiornikiem ciepłej wody użytkowej o pojemności 210 litrów. Urządzenie realizuje trzy funkcje w jednym układzie: centralne ogrzewanie pomieszczeń, aktywne chłodzenie w okresie letnim oraz przygotowanie ciepłej wody użytkowej. Konstrukcja typu split rozdziela obieg chłodniczy między jednostkę zewnętrzną a moduł wewnętrzny, co zabezpiecza instalację hydrauliczną przed zamarzaniem w przypadku zaniku zasilania zimą.

System pracuje na nowoczesnym czynniku chłodniczym R32 i osiąga najwyższą klasę efektywności energetycznej A+++ przy temperaturze zasilania 35°C oraz klasę A++ przy parametrze 55°C. Zastosowana podwójna rotacyjna sprężarka prądu stałego DC Inverter wraz z elektronicznym zaworem rozprężnym płynnie moduluje wydajność w zależności od chwilowego zapotrzebowania budynku, redukując pobór prądu. Jednostka zewnętrzna zasilana jest standardowym napięciem 230 V, a stabilną pracę grzewczą utrzymuje przy temperaturach zewnętrznych spadających do -25°C.

Wbudowany moduł łączności Wi-Fi umożliwia pełną kontrolę nad parametrami pracy urządzenia z poziomu aplikacji na smartfonie. Użytkownik oraz serwisant zyskują bieżący wgląd w temperatury zasilania, tryb pracy, harmonogramy tygodniowe oraz kody diagnostyczne bez konieczności bezpośredniego podchodzenia do sterownika na obudowie.

Najważniejsze cechy

• ✅ Moc grzewcza 10 kW (A7/W35: 9,50 kW) – wydajność dopasowana do budynków mieszkalnych o powierzchni 120-220 m² z instalacją podłogową lub grzejnikową.
• ✅ Współczynnik COP 4,80 przy A7/W35 – wysoka efektywność doraźna: z 1,98 kW pobranej energii elektrycznej system wytwarza aż 9,50 kW energii cieplnej.
• ✅ Sezonowy wskaźnik SCOP 4,87 (dla wody 35°C) – określa średnioroczną sprawność w trybie grzania; im wyższy parametr, tym niższe rachunki za prąd w całym sezonie zimowym.
• ✅ Najwyższa klasa energetyczna A+++ / A++ – klasa A+++ dla zasilania niskotemperaturowego 35°C oraz A++ dla instalacji średniotemperaturowych 55°C.
• ✅ Zintegrowany zbiornik CWU 210 l – moduł wewnętrzny mieści gotowy zasobnik ze stali nierdzewnej, eliminując potrzebę montażu osobnego bojlera w kotłowni.
• ✅ Praca w mrozie do -25°C – fabryczny algorytm sterowania i grzałka tacy ociekowej gwarantują nieprzerwane ogrzewanie i produkcję CWU w surowych warunkach zimowych.
• ✅ Czynnik chłodniczy R32 (1,65 kg) – gaz o niskim potencjale tworzenia efektu cieplarnianego (GWP), wymagający mniejszej objętości napełnienia i zapewniający wyższą sprawność termodynamiczną.
• ✅ Podwójna rotacyjna sprężarka DC Inverter – bezstopniowa regulacja obrotów silnika ogranicza skoki prądu przy rozruchu i stabilizuje zadaną temperaturę wody.
• ✅ Wentylator z silnikiem BLDC – bezszczotkowy silnik prądu stałego w jednostce zewnętrznej zapewnia cichobieżność (49 dB ciśnienia akustycznego) i minimalne zużycie prądu.
• ✅ Elektroniczny zawór rozprężny (EEV) – precyzyjne dawkowanie ciekłego czynnika chłodniczego do parownika w ułamkach sekund reaguje na zmiany obciążenia cieplnego.
• ✅ Wbudowana grzałka elektryczna 9 kW – trójstopniowy moduł wspomagający (maksymalny prąd 13,3 A) zabezpiecza układ w skrajnych temperaturach oraz podczas dezynfekcji termicznej.
• ✅ Zintegrowany moduł Wi-Fi – zdalny nadzór nad pracą urządzenia, zmiana krzywej grzewczej i programowanie harmonogramów za pośrednictwem smartfona.
• ✅ Aktywne chłodzenie latem (moc 9,50 kW przy A35/W18) – możliwość rewersyjnego odwrócenia obiegu chłodniczego i zasilania klimakonwektorów lub chłodzenia podłogowego wodą o temperaturze od 5°C.
• ✅ Dezynfekcja termiczna 99,9% – automatyczny program okresowego przegrzewania zasobnika CWU eliminujący ryzyko rozwoju bakterii Legionella.

✨ Technologie komfortu

Układ inwerterowy z podwójną sprężarką rotacyjną BLDC eliminuje cykliczne włączanie i wyłączanie urządzenia w trybie zero-jedynkowym. Sprężarka płynnie dostosowuje częstotliwość pracy do aktualnego bilansu cieplnego budynku. W praktyce oznacza to brak wahań temperatury w pomieszczeniach, eliminację uciążliwych skoków napięcia w sieci domowej oraz wydłużenie żywotności mechanizmów wewnętrznych pompy. Wentylator jednostki zewnętrznej wyposażono w profilowane łopatki oraz energooszczędny silnik bezszczotkowy BLDC, co redukuje wibracje i obniża hałas do poziomu 49 dB.

System odszraniania parownika (Smart Defrost) monitoruje temperaturę czynnika, wilgotność oraz ciśnienie w układzie. Cykl rozmrażania uruchamia się wyłącznie w momencie realnego oblodzenia lameli wymiennika, a nie w stałych odstępach czasowych. Dzięki temu proces przebiega szybko, zapobiega niepotrzebnym przerwom w dostarczaniu ciepła do obiegu grzewczego i drastycznie ogranicza zużycie energii elektrycznej podczas wilgotnych dni z temperaturami w okolicach zera.

Wbudowany w jednostkę wewnętrzną zbiornik ze stali o pojemności 210 litrów wyposażono w funkcję dezynfekcji termicznej 99,9%. W zaprogramowanym cyklu (np. raz w tygodniu w godzinach nocnych) automatyka pompy ciepła podnosi temperaturę wody użytkowej do 60-65°C przy wykorzystaniu sprężarki oraz wbudowanej grzałki elektrycznej o mocy 9 kW. Skutecznie zapobiega to namnażaniu się drobnoustrojów i pałeczek Legionella w instalacji kranowej.

Konstrukcja hydrauliczna modułu SMKLd-10D zawiera fabrycznie zamontowaną pompę obiegową, naczynie przeponowe, zawór bezpieczeństwa oraz grupę przyłączeniową wody o średnicy 25 mm (1 cal). Kompaktowe wymiary wieży wewnętrznej (420 x 790 x 270 mm dla sekcji hydraulicznej) pozwalają zaoszczędzić przestrzeń w pomieszczeniu technicznym i skrócić czas prac montażowych do minimum.

⚡ Wydajnosc i klasa energetyczna

Pompa Mistral THF-10D charakteryzuje się mocą grzewczą 9,50 kW w warunkach pomiarowych A7/W35 (temperatura zewnętrzna 7°C, zasilanie instalacji 35°C). Przy tych parametrach pobór energii elektrycznej wynosi zaledwie 1,98 kW, co przekłada się na współczynnik COP równy 4,80. Oznacza to, że z każdej zużytej kilowatogodziny energii sieciowej urządzenie dostarcza do instalacji podłogowej 4,80 kWh energii cieplnej. Dla instalacji grzejnikowych przy parametrze A7/W45 moc wynosi również 9,50 kW przy poborze 2,60 kW (COP 3,65). W trybie wysokotemperaturowym A7/W55 jednostka osiąga 9,00 kW mocy cieplnej przy poborze 3,00 kW, co daje COP na poziomie 3,00.

Sezonowy współczynnik efektywności grzewczej SCOP wynosi 4,87 dla klimatu umiarkowanego przy temperaturze zasilania 35°C (klasa energetyczna A+++) oraz 3,41 dla zasilania 55°C (klasa energetyczna A++). Wskaźniki te potwierdzają wysoką sprawność ekonomiczną w ciągu całego roku grzewczego. Zakres temperatur zasilania wody wynosi od 25°C do 65°C dla centralnego ogrzewania oraz od 30°C do 60°C dla zasobnika CWU.

W okresie upałów pompa pracuje w trybie rewersyjnym chłodzenia. W warunkach A35/W18 (temperatura zewnętrzna 35°C, woda lodowa 18°C do chłodzenia płaszczyznowego) urządzenie generuje 9,50 kW mocy chłodniczej przy poborze prądu 2,02 kW, osiągając wskaźnik EER na poziomie 4,70. W trybie niskotemperaturowego chłodzenia klimakonwektorami A35/W7 moc chłodzenia wynosi 8,00 kW przy poborze 2,50 kW (EER 3,20). Cały obieg napełniony jest fabrycznie 1,65 kg ekologicznego czynnika R32, który charakteryzuje się doskonałą pojemnością cieplną.

✳️ Sterowanie

Zarządzanie pracą pompy ciepła odbywa się za pośrednictwem intuicyjnego panelu sterowania wbudowanego w jednostkę wewnętrzną oraz zintegrowanego modułu Wi-Fi. Aplikacja mobilna na smartfony umożliwia użytkownikowi zmianę temperatury zadanej, wybór trybu pracy (ogrzewanie, chłodzenie, CWU, tryb automatyczny) oraz ustawianie zaawansowanych harmonogramów dobowych i tygodniowych.

Automatyka obsługuje krzywe grzewcze, które samoczynnie dopasowują temperaturę wody zasilającej budynek na podstawie wskazań zewnętrznego czujnika temperatury. System kontroluje również działanie wbudowanej grzałki pomocniczej 9 kW, włączając jej poszczególne stopnie wyłącznie w sytuacjach skrajnego zapotrzebowania na moc lub podczas cyklu dezynfekcji zbiornika CWU.

Montaz i wymagania instalacyjne

Jednostka zewnętrzna THF-10D/HBpO-A zasilana jest jednofazowo napięciem 220-240 V / 50 Hz. Minimalna obciążalność prądowa obwodu (MCA) wynosi 17 A, a maksymalne zabezpieczenie nadprądowe (MOP) określono na 19 A. Zasilanie jednostki wewnętrznej z wbudowanym modułem grzałek 9 kW wymaga przyłącza trójfazowego 380-415 V / 50 Hz z zabezpieczeniem dopasowanym do maksymalnego prądu grzałki wynoszącego 13,3 A.

Obie jednostki łączone są instalacją chłodniczą o średnicach rur: przewód cieczowy 9,52 mm (3/8 cala) oraz przewód gazowy 15,90 mm (5/8 cala). Fabryczna ilość czynnika R32 (1,65 kg) wystarcza na standardowe długości tras. Minimalna dopuszczalna długość instalacji chłodniczej wynosi 2 metry, maksymalna długość to 30 metrów, a dopuszczalna różnica wysokości pomiędzy jednostką zewnętrzną a wewnętrzną wynosi do 20 metrów, co ułatwia montaż agregatu na gruncie lub dachu budynku.

Wymiary jednostki zewnętrznej netto to 910 x 805 x 360 mm przy wadze 75 kg (wymiary brutto: 1030 x 860 x 475 mm, waga 85 kg). Jednostka wewnętrzna o wymiarach 420 x 790 x 270 mm waży 39,5 kg i posiada przyłącza instalacji wodnej o średnicy 25 mm (1 cal). Montaż rozdzielny chroni elementy hydrauliczne przed oddziaływaniem mrozu na zewnątrz budynku.

Eksploatacja i konserwacja

Dzięki hermetycznemu rozdzieleniu układu freonowego od instalacji wodnej, w jednostce zewnętrznej nie przepływa woda grzewcza. Eliminuje to ryzyko zamrożenia i pęknięcia wymiennika płytowego w razie braku zasilania elektrycznego podczas zimowych mrozów, co stanowi istotną przewagę nad konstrukcjami typu monoblok.

Jednostka zewnętrzna charakteryzuje się ciśnieniem akustycznym na poziomie 49 dB oraz mocą akustyczną 60 dB, co pozwala na bezproblemowy montaż w gęstej zabudowie jednorodzinnej zgodnie z normami hałasowymi. Jednostka wewnętrzna generuje jedynie 30 dB hałasu, co odpowiada cichej rozmowie i umożliwia montaż w pomieszczeniach gospodarczych czy pralniach w pobliżu strefy mieszkalnej.

❄ Zastosowanie

Moc nominalna 10 kW kwalifikuje pompę Mistral do ogrzewania i chłodzenia nowo budowanych domów jednorodzinnych o powierzchni od 150 do 250 m² w standardzie WT2021, a także modernizowanych budynków o powierzchni 120-180 m² z dobrą izolacją termiczną.

Urządzenie współpracuje z niskotemperaturowym ogrzewaniem płaszczyznowym (podłogówka, woda 30-35°C), instalacjami mieszanymi oraz grzejnikami średniotemperaturowymi (zasilanie do 55-65°C). Wbudowany zasobnik CWU o pojemności 210 litrów pokrywa zapotrzebowanie na ciepłą wodę dla 4-5-osobowej rodziny.

Dla kogo

1. Nowy dom jednorodzinny 140-220 m² z ogrzewaniem podłogowym: system zapewnia niskie koszty eksploatacji dzięki SCOP 4,87 i klasie A+++, a wbudowany zbiornik CWU 210 l oszczędza miejsce w kotłowni.

2. Modernizowany budynek z grzejnikami: stabilna praca do -25°C i możliwość zasilania instalacji wodą o temperaturze do 65°C pozwalają zastąpić kocioł na paliwo stałe lub gaz bez konieczności kosztownej wymiany całej sieci grzejnikowej.

3. Użytkownicy oczekujący chłodzenia latem: rewersyjna praca z mocą chłodniczą 9,50 kW umożliwia efektywne obniżanie temperatury w budynku poprzez instalację podłogową lub klimakonwektory ścienne.

✳️ Specyfikacja techniczna

• Producent: Mistral
• Model: THF-10D + SMKLd-10D
• Typ urzadzenia: pompa ciepła split
• Moc grzania: 10 kW
• Klasa energetyczna chlodzenia: A+++
• Klasa energetyczna grzania: A+++ (35°C) / A++ (55°C)
• SCOP: 4,87 (dla wody 35°C) / 3,41 (dla wody 55°C)
• Czynnik chlodniczy: R32
• WiFi: tak
• Poziom halasu jednostki wewnetrznej: 30 dB
• Wymiary jednostki wewnetrznej: 420 x 790 x 270 mm
• Wymiary jednostki zewnetrznej: 910 × 805 × 360 mm
• Waga jednostki wewnetrznej: 39,5 kg
• Waga jednostki zewnetrznej: 75 kg
• Zakres pracy chlodzenie: od -5 do +43 °C
• Zakres pracy grzanie: od -25 do +35 °C
• Srednica przewodu cieczowego: 9,52 (3/8") mm
• Srednica przewodu gazowego: 15,90 (5/8") mm
• Maksymalna dlugosc instalacji: 30 m
• Maksymalna roznica wysokosci: 20 m
• Zasilanie: 220-240 V / 50 Hz / 1 faza (zewn.), 380-415 V / 50 Hz / 3 fazy (wewn.)
• Model jednostki zewnetrznej: PC-MIS-THF-10D/HBpO-A
• Model jednostki wewnetrznej: PC-MIS-SMKLd-10D/HBp-A
• Moc nominalna: 10 kW
• Moc grzania A7/W35: 9,50 kW
• Pobór mocy grzanie A7/W35: 1,98 kW
• COP A7/W35: 4,80
• Moc grzania A7/W45: 9,50 kW
• Pobór mocy grzanie A7/W45: 2,60 kW
• COP A7/W45: 3,65
• Moc grzania A7/W55: 9,00 kW
• Pobór mocy grzanie A7/W55: 3,00 kW
• COP A7/W55: 3,00
• Moc chłodzenia A35/W18: 9,50 kW
• Pobór mocy chłodzenie A35/W18: 2,02 kW
• EER A35/W18: 4,70
• Moc chłodzenia A35/W7: 8,00 kW
• Pobór mocy chłodzenie A35/W7: 2,50 kW
• EER A35/W7: 3,20
• Poziom hałasu jednostki zewnętrznej: 49 dB
• Poziom mocy akustycznej jednostki zewnętrznej: 60 dB
• Zakres temperatury pracy CWU: od -25 do +43 °C
• Temperatura wody zasilającej grzanie: 25 ÷ 65 °C
• Temperatura wody zasilającej chłodzenie: 5 ÷ 25 °C
• Temperatura wody zasilającej CWU: 30 ÷ 60 °C
• Maksymalne zabezpieczenie nadprądowe MOP: 19 A
• Minimalna obciążalność prądowa obwodu MCA: 17 A
• Typ sprężarki: podwójna rotacyjna inwerterowa prądu stałego
• Silnik wentylatora jednostki zewnętrznej: bezszczotkowy silnik prądu stałego BLDC
• Liczba wentylatorów zewnętrznych: 1 szt.
• Fabryczna ilość czynnika chłodniczego: 1,65 kg
• Element dławiący: elektroniczny zawór rozprężny
• Minimalna długość instalacji: 2 m
• Średnica przyłącza wodnego: 25 mm
• Moc grzałki elektrycznej: 9 kW
• Maksymalny prąd elektryczny grzałki: 13,3 A
• Pojemność zintegrowanego zbiornika CWU: 210 l
• Wymiary jednostki zewnętrznej brutto: 1030 × 860 × 475 mm
• Waga jednostki zewnętrznej brutto: 85 kg
