Pompa ciepła ANDE ECO THERMA+ Split 12 kW AND-S12VR3X

ANDE ECO THERMA+ Split 12 kW AND-S12VR3X

ANDE ECO THERMA+ model AND-S12VR3X to pompa ciepła typu Split o mocy znamionowej 12 kW, zaprojektowana jako główne źródło ogrzewania oraz przygotowania ciepłej wody użytkowej. Konstrukcja typu Split składa się z dwóch współpracujących jednostek: modułu zewnętrznego pobierającego energię cieplną z powietrza atmosferycznego oraz modułu wewnętrznego przekazującego ciepło do instalacji grzewczej budynku. Zastosowanie obiegu chłodniczego pomiędzy jednostkami całkowicie eliminuje problem zamarzania czynnika na zewnątrz obiektu przy awarii zasilania elektrycznego podczas mrozów.

Moc grzewcza 12 kW odpowiada zapotrzebowaniu nowoczesnych domów jednorodzinnych o powierzchni od 150 do 240 m² oraz obiektów po termomodernizacji o powierzchni do 170 m². Urządzenie współpracuje bezpośrednio z niskotemperaturowymi odbiornikami ciepła, takimi jak ogrzewanie płaszczyznowe podłogowe lub ścienne, a także z przewymiarowanymi grzejnikami płytowymi i klimakonwektorami. Zastosowana technologia inwerterowa płynnie dopasowuje aktualną moc generowaną przez sprężarkę do bieżących strat ciepła budynku, co ogranicza liczbę cykli start-stop i stabilizuje pobór prądu z sieci.

System marki ANDE z serii ECO THERMA+ stanowi rozwiązanie bezemisyjne na poziomie budynku, zastępując kotły na paliwa stałe, olej opałowy lub gaz ziemny. Fabryczne oznaczenie kodem AND-S12VR3X precyzuje kompletną konfigurację jednostki w standardzie instalacyjnym F-Gaz. Urządzenie przygotowano do pracy całorocznej, zapewniając ogrzewanie w okresie zimowym, stabilną produkcję ciepłej wody użytkowej przez 365 dni w roku oraz funkcję chłodzenia aktywnego w okresie letnim.

Najwazniejsze cechy

• ✅ Znamionowa moc grzewcza 12 kW – wydajność termiczna dopasowana do budynków jednorodzinnych i komercyjnych o powierzchni od 150 do 240 m².
• ✅ Konstrukcja dwuelementowa typu Split – połączenie rurociągiem z czynnikiem chłodniczym gwarantuje pełne bezpieczeństwo przed zamarzaniem przewodów zewnętrznych.
• ✅ Kod producenta AND-S12VR3X – fabryczna identyfikacja serii ECO THERMA+ gwarantująca zgodność technologiczną podzespołów.
• ✅ Praca całoroczna w trybie grzania i chłodzenia – jedno urządzenie zapewnia ogrzewanie zimą, chłodzenie latem i przygotowanie ciepłej wody użytkowej.
• ✅ Bezpośrednia współpraca z podłogówką – zoptymalizowany profil termiczny do zasilania niskotemperaturowych układów płaszczyznowych o parametrach 30-35°C.
• ✅ Możliwość integracji z grzejnikami – obsługa zmodernizowanych instalacji grzejnikowych wymagających średnich temperatur zasilania.
• ✅ Płynna modulacja inwerterowa – automatyczne dostosowanie obrotów sprężarki do chwilowego bilansu cieplnego budynku zapobiega taktBallaniu układu.
• ✅ Brak emisji spalin – technologia czystego transferu energii z otoczenia bez produktów spalania, popiołu i sadzy na terenie posesji.
• ✅ Ochrona instalacji hydraulicznej – woda kotłowa krąży wyłącznie wewnątrz ogrzewanej bryły budynku w jednostce wewnętrznej.
• ✅ Zgodność z europejskimi standardami F-Gaz – urządzenie wymaga profesjonalnego montażu chłodniczego potwierdzonego uprawnieniami UDT.

✨ Konstrukcja ukladu Split i bezpieczenstwo eksploatacji

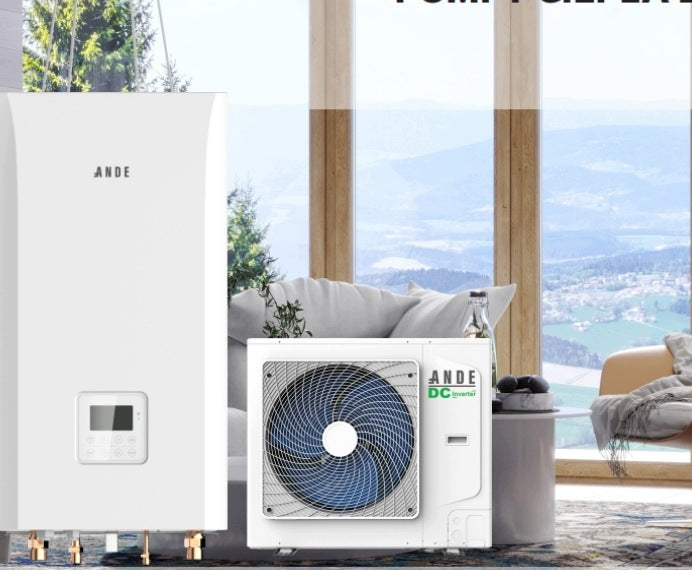

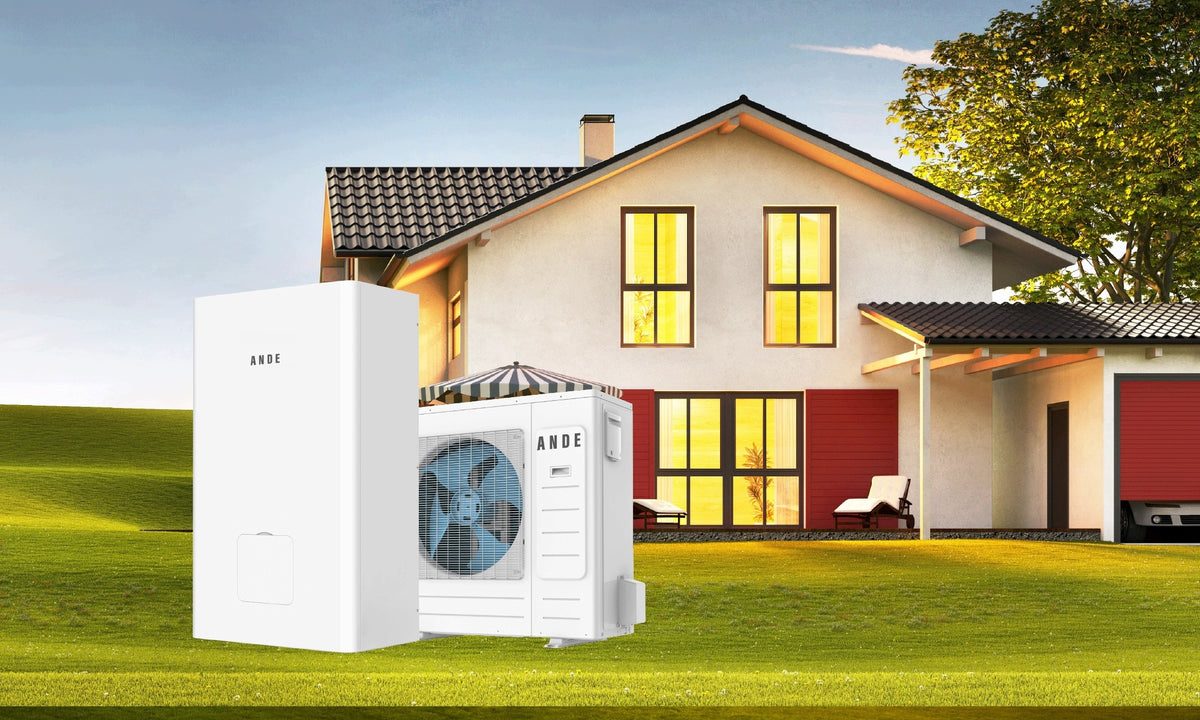

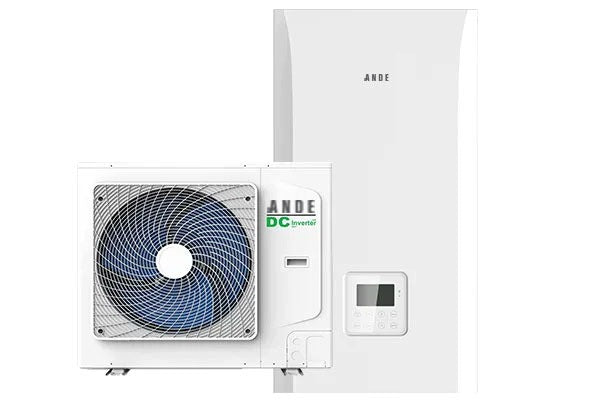

Budowa typu Split rozdziela obieg na dwie strefy. Jednostka zewnętrzna zawiera parownik, wentylator oraz sprężarkę inwerterową pobierającą energię z powietrza zewnętrznego. Z jednostką wewnętrzną łączy ją układ przewodów miedzianych, w których krąży wyłącznie czynnik chłodniczy o bardzo niskiej temperaturze wrzenia. Taka konfiguracja oznacza, że na zewnątrz budynku nie wyprowadza się rur z wodą obiegową. W przypadku długotrwałego braku zasilania elektrycznego podczas temperatur ujemnych instalacja nie jest narażona na rozsadzenie wymiennika przez zamarzającą wodę, co stanowi główną przewagę układów Split nad monoblokami bez zabezpieczeń glikolowych.

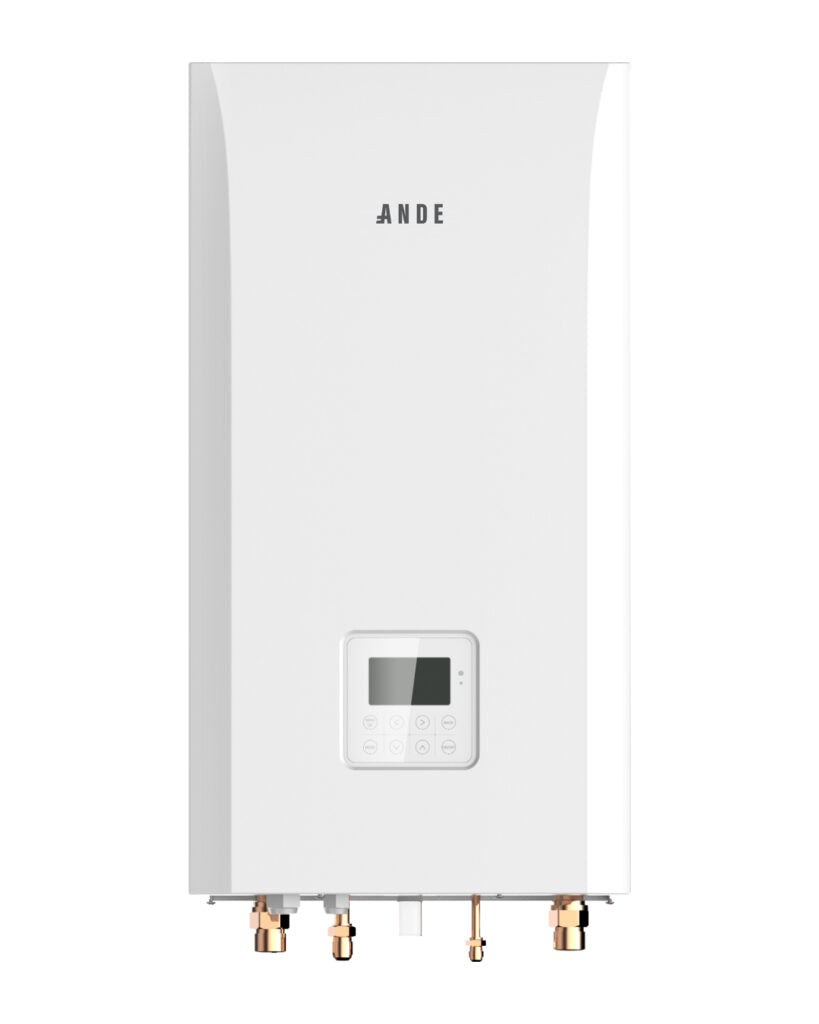

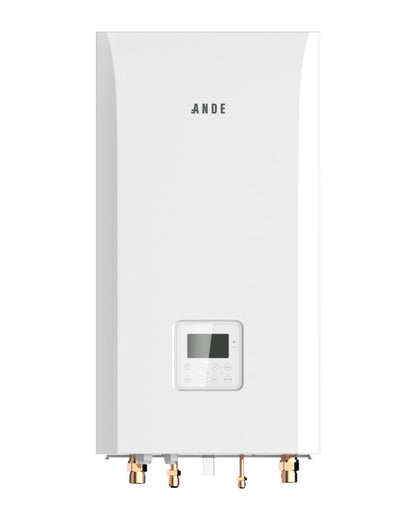

Jednostka wewnętrzna hydrobox mieści w sobie skraplacz, pompę obiegową, naczynie przeponowe, grupę bezpieczeństwa oraz układ automatyki zarządzający strefami grzewczymi. Montaż jednostki wewnętrznej w kotłowni, pralni lub pomieszczeniu technicznym chroni newralgiczne komponenty hydrauliczne przed wpływem czynników atmosferycznych, takich jak wiatr, deszcz czy skrajne mrozy. Taki podział aparatury zmniejsza również straty przesyłowe ciepła, ponieważ ogrzana woda trafia bezpośrednio do rozdzielaczy wewnątrz budynku.

Dzięki separacji hałaśliwych elementów mechanicznych jednostka wewnętrzna pracuje bezwibracyjnie i z minimalnym poziomem dźwięku, generowanym jedynie przez pompę obiegową wody. Agregat zewnętrzny projektowany jest pod kątem optymalizacji aerodynamicznej łopatek wentylatora, co ogranicza emisję hałasu na granicy działki budowlanej i umożliwia zachowanie wymaganych norm budowlanych w gęstej zabudowie mieszkaniowej.

⚡ Wydajnosc i bilans cieplny jednostki 12 kW

Moc 12 kW stanowi jeden z najbardziej poszukiwanych progów wydajnościowych w modernizowanym i nowym budownictwie jednorodzinnym. W nowo budowanych domach standardu WT2021, gdzie wskaźnik jednostkowego zapotrzebowania na moc wynosi średnio 40-50 W/m² przy temperaturze projektowej -20°C, jednostka 12 kW bez trudu zabezpiecza powierzchnię do 240 m², zachowując rezerwę na podgrzewanie zasobnika ciepłej wody dla 4-6 osobowej rodziny. W budynkach starszych po kompleksowej wymianie stolarki i dociepleniu ścian (zapotrzebowanie rzędu 70-80 W/m²) moc 12 kW pokrywa kubaturę 150-170 m² bez konieczności przewymiarowywania szczytowych źródeł ciepła.

Efektywność energetyczna pompy ciepła opiera się na transferze ciepła ze środowiska. Na każdą 1 kWh energii elektrycznej pobranej ze złącza zasilającego pompa dostarcza wielokrotnie więcej energii w postaci ciepła użytkowego. Płynna modulacja inwerterowa sprawia, że przy temperaturach przejściowych rzędu +7°C jednostka nie generuje pełnych 12 kW, lecz automatycznie redukuje moc do 3-5 kW, dopasowując się precyzyjnie do chwilowych strat przegród budowlanych. Zapobiega to gwałtownym skokom temperatury w pomieszczeniach i chroni podzespoły mechaniczne sprężarki przed przedwczesnym zużyciem.

System ECO THERMA+ AND-S12VR3X obsługuje zróżnicowane krzywe grzewcze. Automatyka urządzenia odczytuje temperaturę zewnętrzną i wylicza optymalną temperaturę zasilania instalacji: im cieplej na zewnątrz, tym niższy parametr wody trafia do podłogówki. Obniżenie temperatury zasilania o każdy 1°C przekłada się na realne zmniejszenie zużycia prądu o około 2-3% w skali całego sezonu grzewczego.

❄ Zastosowanie i dobor hydrauliczny

Model AND-S12VR3X przeznaczony jest do całorocznego zasilania centralnego ogrzewania oraz podgrzewania ciepłej wody użytkowej w zbiornikach z wężownicą o powiększonej powierzchni wymiany cieplnej. Pompa ciepła wymaga wężownicy o powierzchni minimum 2,0-2,5 m² dla mocy 12 kW, co gwarantuje szybki odbiór energii i zapobiega przegrzewaniu czynnika w obiegu. Urządzenie może zasilać bezpośrednio układ podłogowy lub pracować w układzie z buforem ciepła, który zapewnia odpowiedni zład wody do realizacji cykli odszraniania parownika (defrost).

W okresie letnim pompa realizuje funkcję chłodzenia aktywnego budynku. Przy instalacji opartej o klimakonwektory układ obniża temperaturę powietrza i usuwa nadmiar wilgoci. W przypadku instalacji podłogowej urządzenie realizuje chłodzenie płaszczyznowe z kontrolą punktu rosy, utrzymując temperaturę posadzki na poziomie zabezpieczającym przed kondensacją pary wodnej na płytkach czy panelach.

Zastosowanie modelu obejmuje budynki mieszkalne wolnostojące, domy w zabudowie bliźniaczej, małe pensjonaty, a także obiekty usługowe, warsztaty i biura o zbliżonym bilansie energetycznym. Wybór jednostki 12 kW uniezależnia budynek od lokalnych sieci ciepłowniczych oraz dostaw paliw stałych, eliminując konieczność wydzielania miejsca na skład opału.

✳️ Wymagania montazowe i specyfika instalacji

Instalacja układu Split ANDE AND-S12VR3X wymaga przeprowadzenia prac mechanicznych oraz połączenia chłodniczego między modułem wewnętrznym a zewnętrznym. Do wykonania połączeń wykorzystuje się rury miedziane chłodnicze w otulinie termoizolacyjnej odpornej na promieniowanie UV. Prawidłowy montaż wymaga wykonania próby ciśnieniowej azotem pod odpowiednim ciśnieniem, wytworzenia próżni w układzie za pomocą pompy próżniowej oraz kontroli szczelności elektronicznym detektorem nieszczelności przed otwarciem zaworów serwisowych.

Jednostka zewnętrzna powinna zostać posadowiona na stabilnym fundamencie betonowym lub dedykowanej konstrukcji wsporczej z amortyzatorami wibroizolacyjnymi, z zachowaniem minimalnej odległości od ściany budynku dla swobodnego przepływu powietrza przez parownik. Konieczne jest zapewnienie odpływu skroplin powstających podczas cyklu odszraniania, aby zapobiec oblodzeniu przejść komunikacyjnych wokół agregatu.

Jednostka wewnętrzna wymaga podłączenia do instalacji hydraulicznej budynku poprzez zawory odcinające, filtr magnetyczny (separator zanieczyszczeń) chroniący pompę obiegową i skraplacz przed osadami z rur stalowych lub miedzianych, a także odpowiednio dobranego naczynia wzbiorczego. Zgodnie z prawem montaż układu musi zostać przeprowadzony przez certyfikowanego instalatora F-Gaz.

✳️ Specyfikacja techniczna

• Producent: ANDE
• Seria: ECO THERMA+
• Model: AND-S12VR3X
• Kod producenta: AND-S12VR3X
• Typ urządzenia: Pompa ciepła powietrze-woda typu Split
• Moc grzewcza: 12 kW

Ustawa SZWO i F-gaz

W zwiazku ze zmiana w ustawie Dz.U.2017 poz. 1567 od 01.01.2018. informujemy, ze zgodnie z obowiazujacym prawem jako sprzedawca niehermetycznie zamknietych urzadzen napelnianych fluorowanymi gazami cieplarnianymi oraz w trosce o dobro srodowiska wymagamy: - jesli sprzedaz jest dokonywana na rzecz podmiotu uprawnionego do wykonywania uslugi instalowania urzadzenia, przedstawienia przez Nabywce certyfikatu F-GAZ wydanego przez Urzad Dozoru Technicznego. - jesli sprzedaz jest dokonywana na rzecz podmiotu nieuprawnionego do wykonywania montazu, okazania przez Nabywce oswiadczenia podpisania umowy o wykonanie uslugi instalowania, zawierajacego informacje o nazwie i numerze certyfikatu F-GAZ. - jesli sprzedaz jest dokonywana na rzecz podmiotu w celu dalszej odsprzedazy, przedstawienia odpowiedniego oswiadczenia.
