Pompa ciepla ANDE ECO THERMA+ Split 10 kW AND-S10VR3H

ANDE ECO THERMA+ Split 10 kW

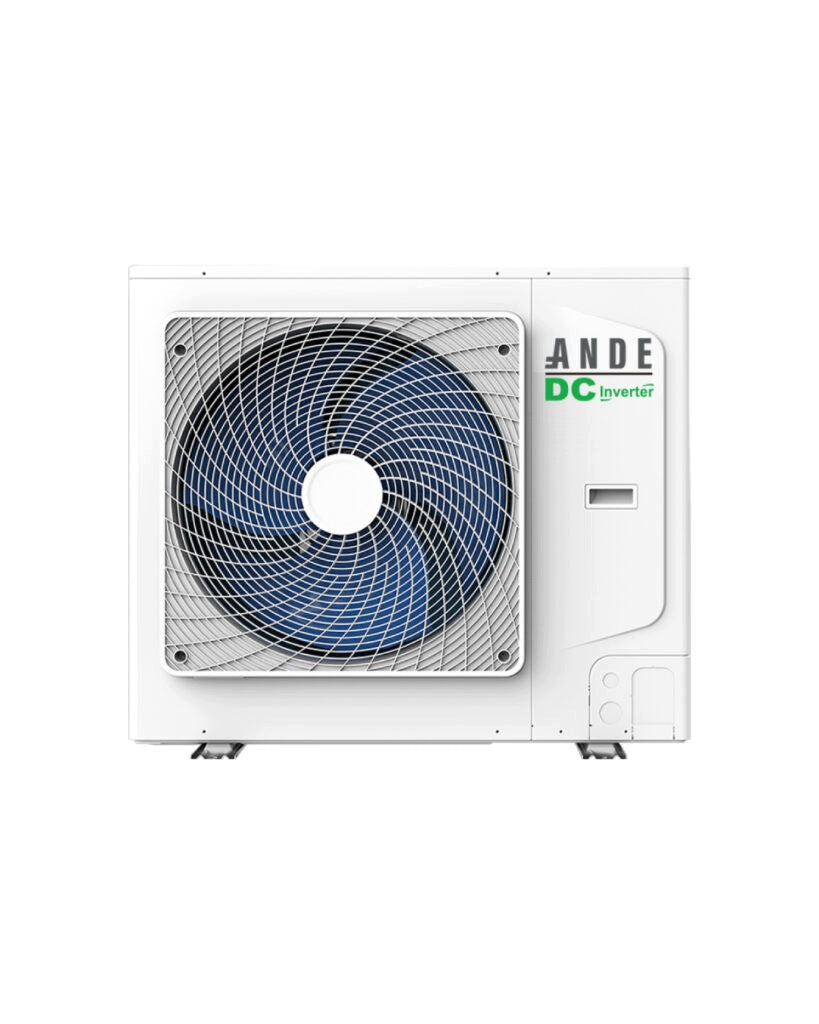

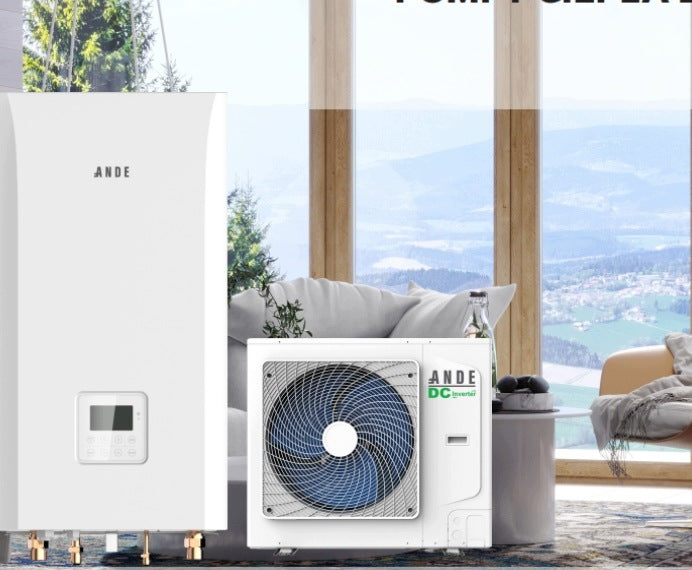

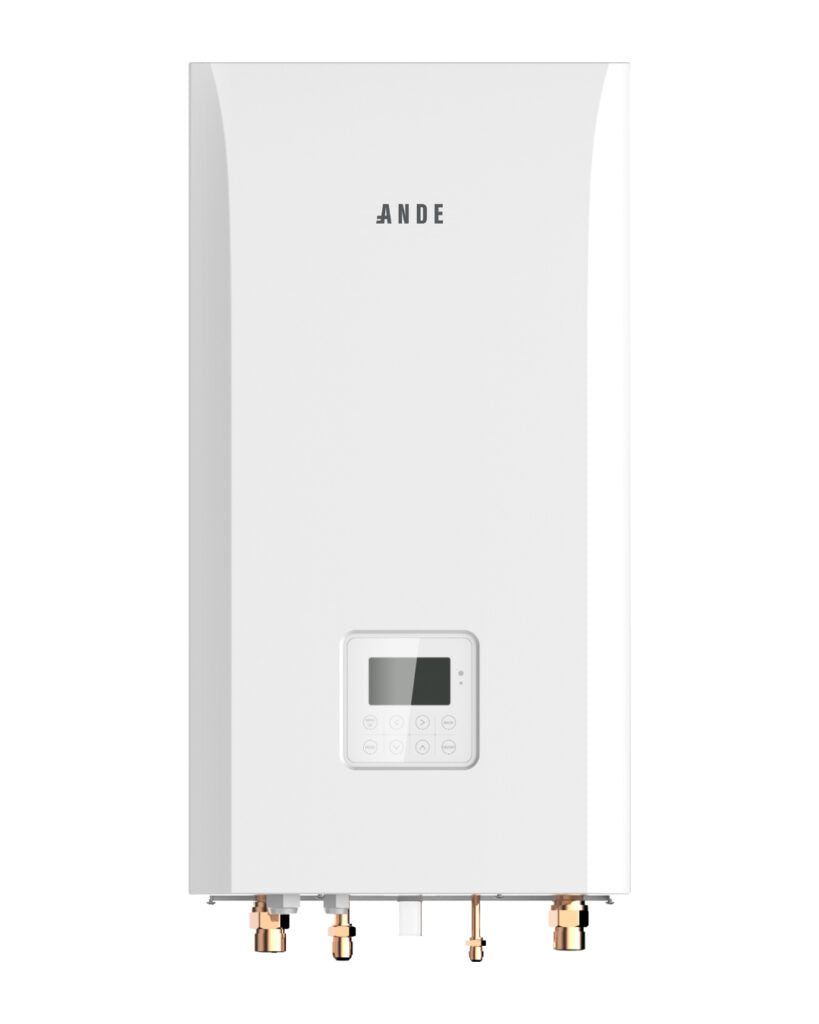

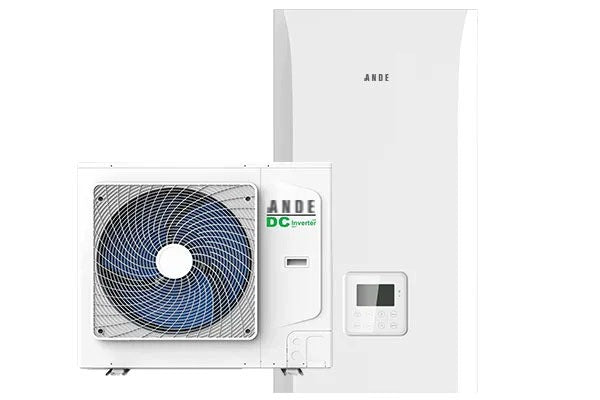

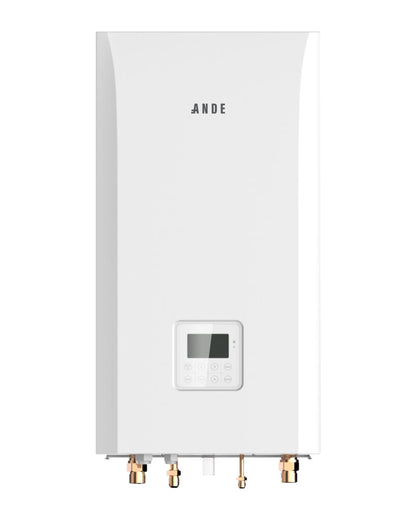

ANDE ECO THERMA+ Split o mocy 10 kW (kod producenta: AND-S10VR3H) to powietrzna pompa ciepla w ukladzie rozdzielnym typu split, sluzaca do centralnego ogrzewania oraz przygotowania cieplej wody uzytkowej. Konstrukcja split sklada sie z dwoch polaczonych chlodniczo jednostek: agregatu montowanego na zewnatrz budynku oraz modulu hydraulicznego instalowanego wewnatrz kotlowni. Nominalna wydajnosc 10 kW pozwala na zasilanie instalacji grzewczych w srednich i wiekszych budynkach mieszkalnych oraz uzytkowych.

System split eliminuje ryzyko zamarzniecia medium grzewczego przy dlugotrwalych zanikach zasilania w ujemnych temperaturach, poniewaz miedzy jednostkami krazy czynnik chlodniczy, a nie woda. Woda instalacyjna krazy wylacznie wewnatrz bryly budynku, co zabezpiecza uklad hydrauliczny bez koniecznosci stosowania glikolu lub zaworow antyzamrozeniowych. Model AND-S10VR3H stanowi efektywne zrodlo ciepla dostosowane zarowno do instalacji niskotemperaturowych, jak i ukladow mieszanych.

Najwazniejsze cechy

• ✅ Moc nominalna 10 kW – wydajnosc grzewcza dostosowana do domow jednorodzinnych o powierzchni od 100 do 200 m² w zaleznosci od standardu ocieplenia.
• ✅ Konstrukcja typu Split – rozdzielenie na jednostke zewnetrzna i wewnetrzna polaczone rurociagiem chlodniczym zapobiega zamarzaniu wody poza budynkiem.
• ✅ Kod producenta AND-S10VR3H – jednoznaczna identyfikacja techniczna fabrycznego modelu i dedykowanych komponentow.
• ✅ Bezpieczenstwo instalacji wodnej – wymiana ciepla z czynnikiem chlodniczym nastepuje wewnatrz budynku, chroniac wymiennik przed wplywem mrozu.
• ✅ Praca w ukladach niskotemperaturowych – zoptymalizowana do wspolpracy z ogrzewaniem podlogowym, sciennym oraz klimakonwektorami.
• ✅ Wspolpraca z instalacjami mieszanymi – mozliwosc integracji z ukladami grzejnikowymi oraz zasobnikami cieplej wody uzytkowej.
• ✅ Seria ECO THERMA+ – linia urzadzen zorientowana na ograniczenie zuzycia energii elektrycznej w cyklu calorocznym.
• ✅ Brak koniecznosci zalewania instalacji glikolem – zachowanie wyzszej sprawnosci przekazywania ciepla dzieki pracy na czystej wodzie kotlowej.

✨ Technologie i konstrukcja split

Uklad typu split opiera sie na rozdzieleniu obwodu chlodniczego. Jednostka zewnetrzna pobiera energie z powietrza atmosferycznego za pomoca parownika, sprezarki i zaworu rozpreznego, a nastepnie przekazuje odparowany czynnik chlodniczy rurami miedzianymi do wnetrza obiektu. W jednostce wewnetrznej znajduje sie skraplacz plytowy, w ktorym cieplo czynnika oddawane jest bezposrednio do wody krazacej w instalacji centralnego ogrzewania.

Taka architektura systemu eliminuje straty ciepla na przesyle miedzy zewnetrzem a budynkiem, poniewaz czynnik transportuje energie w fazie gazowej o wysokiej entalpii. Wewnetrzna lokalizacja wymiennika plytowego calkowicie wyklucza kontakt zewnetrznego mroznego powietrza z woda kotlowa. Przy ewentualnych awariach sieci energetycznej zima nie wystepuje zagrozenie rozsadzenia instalacji wodnej czy uszkodzenia podzespolow hydraulicznych.

Seria ECO THERMA+ zostala zaprojektowana z mysla o stabilnej pracy w zmiennych warunkach pogodowych. Sterowanie procesem wymiany ciepla i praca podzespolow chlodniczych pozwala na precyzyjne dopasowanie wydajnosci do aktualnego zapotrzebowania cieplnego obiektu. Przeklada sie to na plynna prace ukladu bez ciaglych cykli start-stop, co wydluza zywotnosc podzespolow mechanicznych.

⚡ Wydajnosc i charakterystyka 10 kW

Moc grzewcza 10 kW stanowi optymalny punkt pracy dla nowoczesnego budownictwa jednorodzinnego oraz obiektow po kompleksowej termomodernizacji. Urzadzenie pokrywa zapotrzebowanie budynku na moc cieplna w wiekszosci stref klimatycznych, minimalizujac koniecznosc wlaczania szczytowych zrodel dogrzewania w okresach przejsciowych i zimowych.

Wysoka sprawnosc termodynamiczna przekłada sie bezposrednio na obnizenie kosztow eksploatacyjnych. Kazda pobrana kilowatogodzina energii elektrycznej pozwala na wygenerowanie wielokrotnie wiekszej ilosci energii cieplnej, oddawanej do bufora ciepla lub bezposrednio w petle ogrzewania podlogowego. Ograniczenie oporow hydraulicznych w module wewnetrznym ulatwia zrownowazenie przeplywow w instalacji.

❄ Zastosowanie i dobor mocy

Urzadzenie o wydajnosci 10 kW znajduje zastosowanie w nowych domach jednorodzinnych o powierzchni od 150 do 220 m² w standardzie WT 2021, gdzie projektowe obciazenie cieplne wynosi okolo 40-50 W/m². W budynkach starszych, poddanych termomodernizacji z wymiana stolarki i dociepleniem scian, jednostka 10 kW efektywnie obsluguje metraze od 110 do 160 m² (zapotrzebowanie 60-80 W/m²).

System sprawdza sie w polaczeniu z instalacja ogrzewania podlogowego, gdzie niska temperatura zasilania (30-35°C) umozliwia uzyskanie maksymalnej efektywnosci pracy pompy ciepla. Z powodzeniem moze byc rowniez wlaczony w uklady z grzejnikami niskotemperaturowymi lub ukladami mieszanymi z wykorzystaniem sprzegla hydraulicznego lub zbiornika buforowego.

Montaz i wymagania instalacyjne

Montaz pompy ciepla w wersji split wymaga wykonania instalacji chlodniczej laczacej jednostke zewnetrzna z jednostka wewnetrzna za pomoca izolowanych rur miedzianych dedykowanych do chlodnictwa. Polaczenie wymaga wykonania kielichow badz lutowania twardego w oslonie azotu, przeprowadzenia proby cisnieniowej azotem o wysokiej czystosci oraz wytworzenia prozni w ukladzie w celu usuniecia wilgoci.

Jednostka zewnetrzna powinna zostac posadowiona na stabilnym fundamencie lub konsoli sciennej z zachowaniem odpowiednich odstepow serwisowych od sciany budynku oraz swobodnego odplywu kondensatu powstajacego podczas procesu odszraniania parownika. Modul wewnetrzny montowany jest w pomieszczeniu technicznym lub kotlowni, z podlaczeniem do zasilania elektrycznego, rur c.o. oraz opcjonalnego zasobnika c.w.u.

Eksploatacja i konserwacja

Prawidlowa eksploatacja ukladu split obejmuje okresowa kontrole czystosci lamel parownika w jednostce zewnetrznej oraz weryfikacje droznosci tacy ociekowej. Zabrudzenia organiczne, liscie i pyl osadzajace sie na wymienniku zewnetrznym moga zmniejszac przeplyw powietrza, prowadzac do czestszego wchodzenia pompy w cykl defrost.

W module hydraulicznym kluczowa kwestia jest kontrola stanu filtrow siatkowych oraz separatora zanieczyszczen magnetycznych w obiegu wody grzewczej. Utrzymanie czystego zladu wody chroni wymiennik plytowy przed zarastaniem osadami kotlowymi i zabezpiecza pompe obiegowa przed przedwczesnym zuzyciem.

Dla kogo

• ➤ Domy jednorodzinne 130-200 m² (nowe budownictwo) – budynki w standardzie WT 2021 z ogrzewaniem podlogowym, gdzie moc 10 kW gwarantuje pelne pokrycie strat ciepla i podgrzew c.w.u.
• ➤ Domy modernizowane 100-150 m² – obiekty ocieplone, z czesciowo zachowanymi grzejnikami lub ukladem mieszanym, poszukujace bezobslugowego zrodla ogrzewania.
• ➤ Inwestorzy unikajacy glikolu – uklad split pozwala napelnic cala instalacje centralnego ogrzewania uzdatniona woda bez ryzyka zamarzniecia zewnetrznych rur przy braku pradu.
• ➤ Male obiekty uslugowe i biurowe – warsztaty, biura czy gabinety o powierzchni do 180 m², wymagajace stabilnego ogrzewania w sezonie zimowym.

✳️ Specyfikacja techniczna

• Model: ECO THERMA+ Split
• Typ urzadzenia: Pompa ciepla powietrze-woda typu split
• Moc grzania: 10 kW
• Kod producenta: AND-S10VR3H

Ustawa SZWO i F-gaz

W zwiazku ze zmiana w ustawie Dz.U.2017 poz. 1567 od 01.01.2018. informujemy, ze zgodnie z obowiazujacym prawem jako sprzedawca niehermetycznie zamknietych urzadzen napelnianych fluorowanymi gazami cieplarnianymi oraz w trosce o dobro srodowiska wymagamy: - jesli sprzedaz jest dokonywana na rzecz podmiotu uprawnionego do wykonywania uslugi instalowania urzadzenia, przedstawienia przez Nabywce certyfikatu F-GAZ wydanego przez Urzad Dozoru Technicznego. - jesli sprzedaz jest dokonywana na rzecz podmiotu nieuprawnionego do wykonywania montazu, okazania przez Nabywce oswiadczenia podpisania umowy o wykonanie uslugi instalowania, zawierajacego informacje o nazwie i numerze certyfikatu F-GAZ. - jesli sprzedaz jest dokonywana na rzecz podmiotu w celu dalszej odsprzedazy, przedstawienia odpowiedniego oswiadczenia.
